選礦設備鮞狀赤鐵礦礦石性質及提鐵降鋁試驗方案

    1、礦石性質

    1.1礦石礦相分析

   試驗所用原料是一種氧化鋁含量較高的鮞狀赤鐵礦，呈磚紅色塊狀，礦石主要金屬礦物有赤鐵礦和褐鐵礦，透明礦物由水鋁石及高嶺士化的鋁硅酸鹽、細粒石英和碳酸鹽礦物組成。

    1.2礦石化學多元素分析

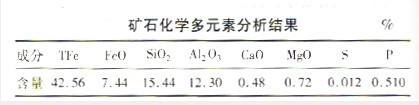

    對原礦進行化學多元素分析，其結果見礦石化學多元素分析結果圖。

    由表可知，此礦石二元堿度R=0.03，屬于典型的酸性礦石，有用金屬鐵含量為42.56%，二氧化硅含量為l5.44%，氧化鋁含量為12.30%，磷含量為0.510%。

     2、試驗方案

    試驗選擇磁化焙燒--磁選、直接還原--磁選、深度還原--磁選3種工藝對鮞狀赤鐵礦進行降鋁研究，尋求一種鋁鐵有效分離的工藝。其中用于磁化焙燒與直接還原的原礦均為-2mm，深度還原團礦直徑為36-50mm，原礦為-10mm。磁化焙燒-磁選工藝磨礦濃度為60%，第1段磨礦細度為-0.074mm88.3%，第2段磨礦細度為-0.074mm97%，2段濕式磁選磁場強度均為119.4KA/m。直接還原--磁選工藝磨礦細度為-0.0374mm70%左右，濕式磁選磁場強度為119.4KA/m。深度還原--磁選工藝第1段顎式破碎至-5mm，第2段對輥破碎至2mm，2段干式磁選磁場強度均為119.4KA/m。

    通過以上對選礦設備鮞狀赤鐵礦礦石的介紹，希望客戶對此有更多的了解，宋陵礦山將不斷更新設備技術帶動礦業行業的發展。鞏義宋陵礦山選礦設備愿以一流的質量，一流的售后服務，誠信為中外客商提供一流的選礦設備。
本文由選礦設備網提供http://www.qz10086.cn
